PHNIX地源热泵带热回收(水路循环)在别墅中的应用

　　一、引言

　　随着经济的高速发展和人们生活水平的提高，对供热和空调的需求快速增长，对室内外环境质量的要求也不断提高，供热，制冷的方式越来越多样化。从可持续发展的角度看，采暖，空调用能必须提高能源利用效率，努力寻找可以再生的能源。地源热泵就是一种节能环保型的空调冷热源.

　　二、工程概述

　　本工程位于“市府后花园”、金星大道与银杉路交会处的东南侧，紧靠市政府新址，更沿清山秀水的“湘江风光带”的玫瑰园别墅;建筑面积为约350㎡，空調面积为186㎡，总设计冷负荷为37.2KW，热负荷为14.9KW，根据计算，选用PHNIX地下环路式地源热泵(带热回收)中央空调，型号为PWSRW130S-HGL，机组制冷量为40KW,制热量为31.5KW。设计采用的方案为地源热泵(带热回收)作为本别墅中央空调系统的冷热源，并且在使用空调的同时，免费提供生活热水.

　　三、方案设计参数及依据

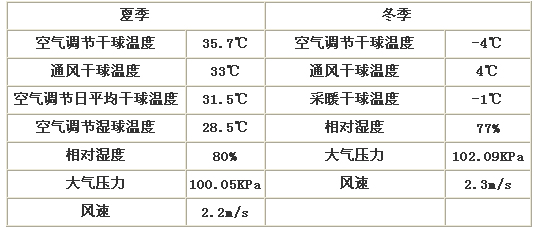

　　1、空调设计计算基本参数

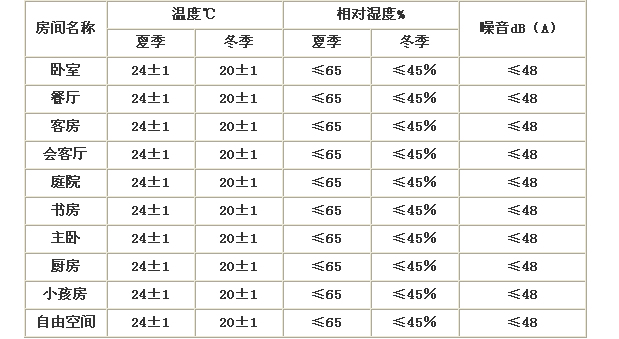

　　2、空调设计室内计算参数



　　3、空调设计遵守规范和标准

　　1)、本工程依据建设单位提供的建施图。

　　2)、暖气与通风工程施工及验收规范。

　　3)、采暖通风与空气调节设计规范。

　　4)、简明空调设计手册(中国建筑工业出版社、第二版)

　　5)、采暖空调制冷手册(机械工业出版社)

　　6)、国家现行的其他相关规范及措施。

　　四、系统设计

　　1、系统特点

　　地源热泵中央空调是以地能(地下水、地下沙土等蕴藏的能量)为主要能源，以电为辅助能源，开发利用地下取之不尽用之不竭的巨大能源、成本低、效果好、性能稳定的一种空调系统。先进的地源热泵空调将地下取之不尽不能直接利用的低位能开发利用，成为可利用的高位能源，它不仅可以满足冬季供热、夏季制冷的需要，又能用来制取卫生热水，解决了洗澡的供水问题，充分显示了其一机三用的优越特性，是一种真正节能、环保无污染的好空调。地埋管循环工艺技术，可在地下水源丰富或缺水地区推广使用，广泛适用于商场、宾馆、酒店、洗浴中心、住宅小区、别墅、分层租赁的商务写字楼娱乐场所等各类场所。

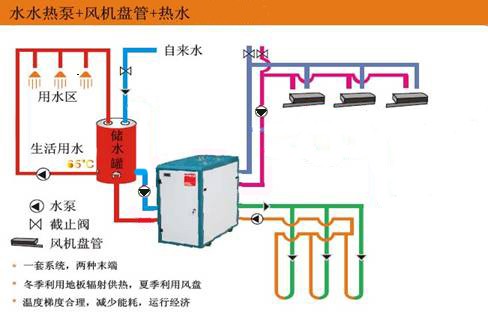

　　2、冷热源系统

　　<,SPAN style="FONT-SIZE: 14px">经综合分析，选用型号PWSRW130S-HGL的地源热泵机组作为空调系统的冷热源。该机组制冷量为40KW，制热量为31.5KW，夏季提供7℃/12℃的冷水，冬季提供
